電線電纜的命名方式

發布日期:2024-05-09 作者: 點擊:

電力電纜命名表示方法


  電力電纜的型號組成與順序如下:


  類別-導體-絕緣-內護層-結構特征-外護層或派生-使錳卣


  其中1-5項和第7項用拼音字母表示,高分子材料用英文名的第1位字母表示,每項可以是1-2個字母;第6項是1-3個數字。


(1) 電纜類別


ZR(阻燃) 、NH(耐火) 、DDZ(低煙低鹵) 、WDZ(低煙無鹵) 、K(控制電纜類) 、DJ(電子計算機) 、N(農用直埋) 、JK(架空電纜類) 、B(布電線) 、TH(濕熱地區用) 、FY-(防白蟻、企業標準) 等。


(2) 電纜導體


T(銅導體) 、L(鋁導體) 、G(鋼芯) 、R(銅軟線) 。


(3) 電纜絕緣


V(聚氯乙烯) 、YJ(交聯聚乙烯) 、Y(聚乙烯) 、X(天然丁苯膠混合物絕緣) 、G(硅橡膠混合物絕緣) 、YY(乙烯--乙酸乙烯橡皮混合物絕緣) 。


(4) 電纜護套


V(聚氯乙烯護套) 、Y(聚乙烯護套) 、F(氯丁膠混合物護套) 。


(5) 電纜屏蔽


P(銅網屏蔽) 、P1(銅絲纏繞) 、P2(銅帶屏蔽) 、P3(鋁塑復合帶屏蔽) 。


  型號中的省略原則:電線電纜產品中銅是主要使用的導體材料,故銅芯代號T 省寫,但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號,電氣裝備用電線電纜類和通信電纜類也不列明,但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記,在“-”后以拼音字母標記。有時為了突出該項,把此項寫到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低煙無鹵、企業標準) 。


(6) 鎧裝和外護套數字標記


0:無


1:聯鎖鎧裝 纖維外被


2:雙層鋼帶 聚氯乙烯外套


3:細圓鋼絲聚乙烯外套


4:粗圓鋼絲


5:皺紋(軋紋) 鋼帶

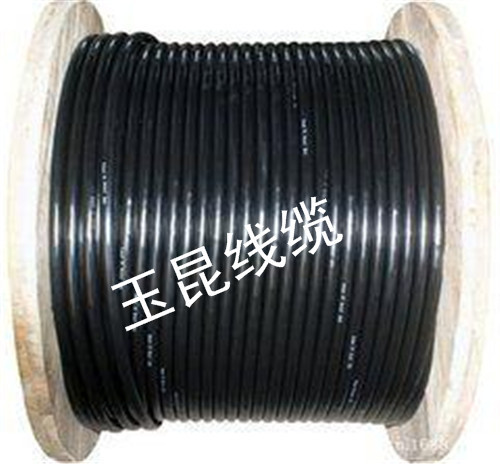

6:雙鋁(或鋁合金) 帶1517191757270787.jpg


7:銅絲編織


  簡化在不會引起混淆的情況下,有些結構描述省寫或簡寫,如汽車線、軟線中不允許用鋁導體,故不描述導體材料。


  舉例:“ZR-YJV22-8.7/15”額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜


“額定電壓8.7/15kV”——使用場合/電壓等級


“阻燃”——強調的特征


“銅芯”——導體材料


“交聯聚乙烯絕緣”——絕緣材料


“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)


“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣,省寫內護套材料)
